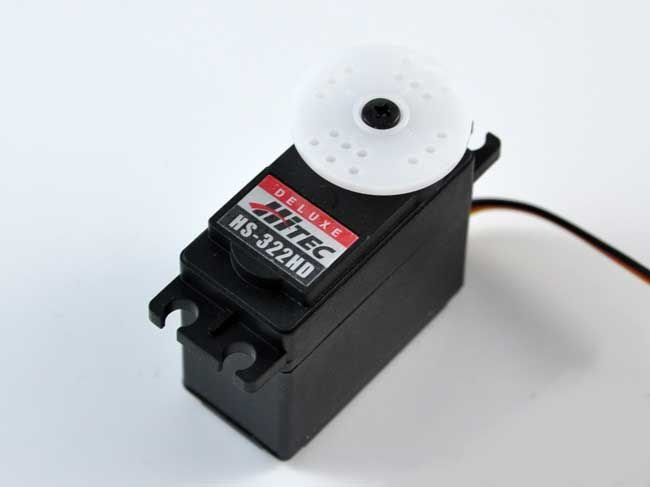

Serwo Hitec HS-322HD
To ulepszony standardowy serwomechanizmem HiTEC-a. Wykorzystano taką samą przekładnię z wysokowytrzymałych żywic, jaka została zaprojektowana dla przekładni serwomechanizmów cyfrowych. Koła zębate z karbonitu są czterokrotnie bardziej wytrzymałe od standardowych, wykonanych z białego nylonu i nawet po setkach tysięcy obrotów nie wykazują oznak zużycia.
Ta nowa przekładnia połączona z ostatnio opracowanym zintegrowanym układem scalonym robi z HS-322HD jeden mocniejszych serwomechanizmów przy zachowaniu niskiej ceny.
W opakowaniu:
- serwomechanizm z małą tarczą sterującą (R-O) i wkrętem mocującym;
- dźwignia krzyżowa czteroramienna (R-X);
- dźwignia dwuramienna (R-I);
- dźwignia jednoramienna o regulowanej długości (R-D, R-C);
- cztery amortyzatory gumowe z tulejkami wewnętrznymi;
- cztery wkręty montażowe.
Dane techniczne:
Napięcie działania: 4,8 ÷ 6,0 V
Prędkość działania (4,8V): 0,19 s / 60° bez obciążenia
Prędkość działania (6,0V): 0,15 s / 60° bez obciążenia
Moment zatrzymujący (4,8V): 30 Ncm
Moment zatrzymujący (6,0V): 37 Ncm
Wymiary: 41 x 20 x 37 mm
Masa: 43 g
Długość przewodu połączeniowego: 300 mm
Zakres temperatur pracy: -20 ÷ +60 °C
Pobór prądu (4,8V): 7,4 mA w stanie bezczynnym; 160 mA - działanie bez obciążenia
Pobór prądu (6,0V): 7,7 mA w stanie bezczynnym; 180 mA - działanie bez obciążenia
Typ łożyskowania: góra - tuleja z żywic wysokowytrzymałych
Typ przekładni: żywice wysokowytrzymałe - karbonit
Napęd potencjometru: 4 suwaki / napęd bezpośredni
Typ silnika: 3 biegunowy, szczotki z ferrytowe
Możliwość modyfikacji pełnoobrotowej: tak
System sterowania: dodatni impuls z sygnałem sterującym 1500 µs dla neutrum
Wymagany impuls: napięcie międzyszczytowe 3 ÷ 5 V
Kąt działania: 40° w obie strony, przy czasie impulsu 400 µs
Kierunek obrotu: zgodny z ruchem wskazówek zegara / czas trwania impulsu 1500 ÷ 1900 µs
Szerokość martwej strefy: 5 µs
