rama węglowo-szklana quadrokopter Night Hawk 250 Pro V2

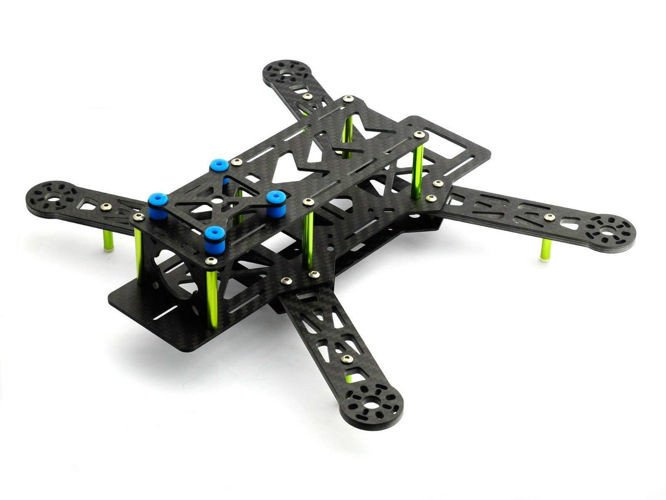

Rama KIT quadrokopter 250 Night Hawk V2 ( płyta mix węglowo-szklana 80-20% )
Słupki zielone i ramiona grube 4 mm a płyta główna 2 mm
Egzemplarz pochodzi z wystawy, była złożona po czym rozkręcona ( bez latania ) sporo dodatków, dodatkowe słupki itp.
Wykonana z włókna węglowego 80% oraz szklanego 20% precyzyjnie wyfrezowana, jest szersza od czesto spotykanej ZMR250 co zwiększa przestrzeń montażową dla podzespołów.

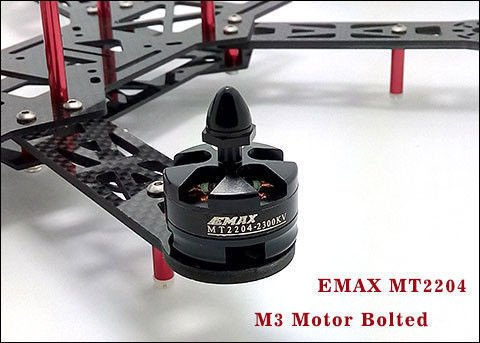

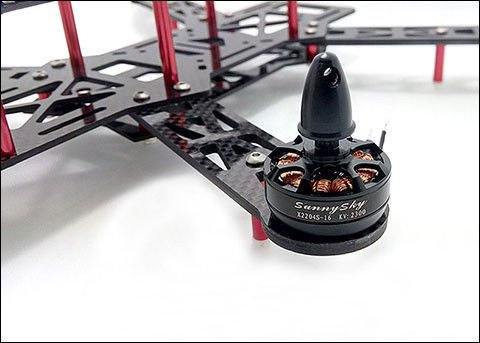

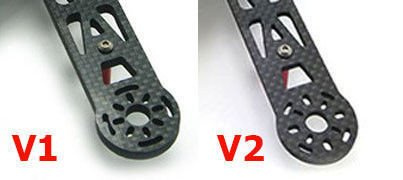

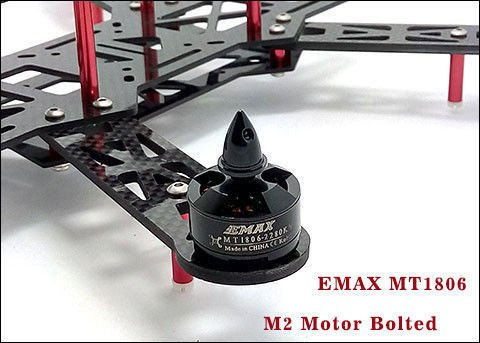

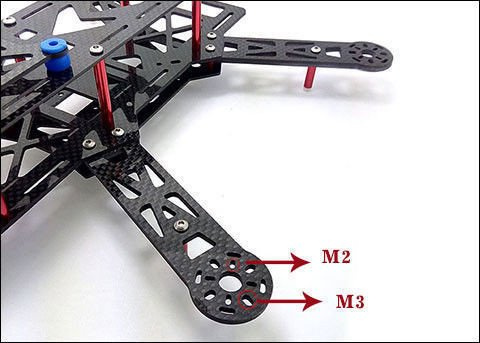

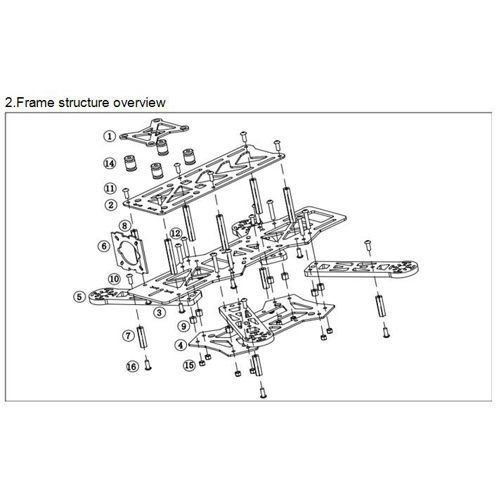

Rama quadrokoptera klasy 250 najbardziej popularnej konstrukcji wyścigowej wśród wielowirnikowców, wersja do złożenia ( szacowany czas ok 20-30 min ) Jest to wersja V2 z drobnymi zmianami, miedzy innymi otworami pod silniki mocowane na śruby M2 oraz M3, rama posiada płytkę węglową do montażu kamery niezbędnej przy lotach FPV oraz płytkę z tłumikami niwelującymi drgania dla kontrolera lub kamery używanej do rejestracji obrazu typu Mobius.
Ten model ramy jest wykorzystywany przez Helipal do tworzenia STORM Racing Drone type-A
Rama wykonana z 80% z włókna węglowego z dotakiem 20% włókna szklanego
- waga modelu złożonego : 180 gram ( zapasowe śrubki ważą 17 gram )

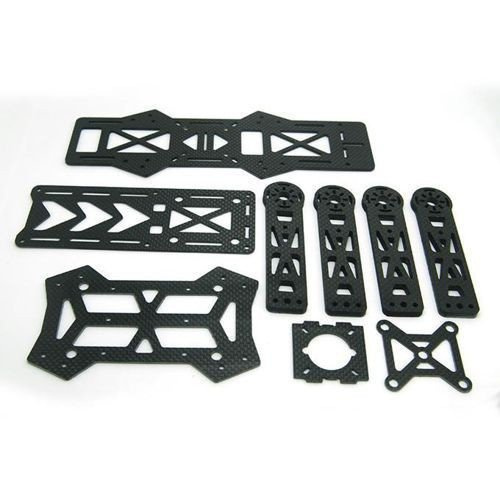

- waga części z włókna węglowego : 134 gram
- waga aluminiowych słupków : 20 gram ( 10 szt )
- waga śrub, nakrętek i gumek stabilizatora : 24 gram
- rozstaw osi 280 mm ( śmigłą 5 oraz 6 cali )
- grubość płyty dolnej : 2 mm
- grubość płyty górnej oraz trzymającej ramiona : 1,5 mm
- grubość ramion : 4 mm
- przestrzeń pomiędzy dolną a górną płytą 35 mm
- szerokość 245 mm x długość 235 mm
Od wersji "Night Hawk 280 Pro V2 Light" wyróżnia się większą wagą 180 gram zamiast 130 gram z uwagi na grubsze ramiona 4 mm a nie 3 mm, grubsze płyty nośne oraz dodatkowe tulejki zwiększające prześwit pomiędzy dwoma dolnymi płytami dające więcej przestrzeni na poprowadzenie przewodów zasilających lub w przypadku zastosowania płytki dystrybucyjnej pod kontrolerem FC miejsce to przeznaczyć na regulator o ile będą cienkie o przestrzeń ta to 5mm tulejka + grubość ramienia .
